Usando o Service Manager e o Domain Designer

Este guia leva você de um checkout limpo até um domínio modelado e exportado como contratos e, em seguida, até um serviço em execução. Ele é ordenado por tarefa: instalar, executar, modelar, validar, exportar, configurar o runtime, registrar alvos de deploy e se recuperar quando algo quebra.

É a porta de entrada da cadeia de documentação do Service Management. Cada seção aponta para o documento de referência que trata do assunto em profundidade.

1. O que é o Service Manager

O Service Manager é uma aplicação de navegador local, sem build, servida por HTTP puro do Node. É a superfície de design do monorepo: você modela domínios, declara interfaces de comunicação, configura o perfil de runtime e registra alvos de deploy.

Nada nele é maquete. Suas exportações são artefatos reais que você alimenta em apps/backend-template/, e a aba Service Configuration escreve diretamente nos arquivos de ambiente a partir dos quais o backend sobe.

Implementação:

2. Pré-requisitos

• Bun >=1.3.13 (o repositório fixa bun@1.3.13)
• Node.js >=22.0.0 <23.0.0
• PM2, instalado como dependência do workspace
• rtk para executar comandos do repositório
• Um navegador baseado em Chromium ou Firefox com IndexedDB habilitado

Instale as dependências do workspace uma vez:

rtk proxy bun install

3. Bundles vendorizados

A aplicação é uma SPA sem build que resolve dois specifiers bare pelo import map do index.html: @jumentix/cana e @jumentix/designer-core/. Os dois alvos ficam em apps/service-management/vendor/, são gitignorados e são gerados localmente.

Os pontos de entrada de desenvolvimento geram para você — dev:service-management e os scripts pm2:start:dev:* rodam a etapa de vendor antes de subir o processo, então um clone novo sobe um designer funcional sem comando extra.

Gere à mão quando subir o servidor diretamente, sem PM2:

rtk proxy bun run service-management:vendor

Esse único script escreve o bundle de navegador do Cana em apps/service-management/vendor/cana/index.js e espelha packages/designer-core/src em apps/service-management/vendor/designer-core/.

Sem os bundles, a página carrega, o shell aparece e todos os painéis ficam inertes porque o grafo de módulos nunca resolve, com 404 repetidos de /vendor/... no console do navegador. As suítes de integração de navegador geram os bundles antes de subir o servidor, então um bundle desatualizado nunca se disfarça de falha do designer no CI.

4. Executando a aplicação

4.1 Subir apenas ela

rtk proxy bun run dev:service-management

Isso inicia o processo PM2 jumentix-dev-service-management com o interpretador Bun. Abra:

http://127.0.0.1:3200

4.2 Subir junto com o backend

rtk proxy bun run dev

dev aponta para pm2:start:dev:restapi, que inicia jumentix-dev-service-management e jumentix-dev-restapi a partir de pm2/ecosystem.dev.config.cjs. Use as variantes realtime quando também precisar de um processo WebSocket ou gRPC:

rtk proxy bun run dev:websocket

rtk proxy bun run dev:grpc

4.3 Executar sem PM2

NODE_ENV=dev bun apps/service-management/server.js

4.4 Variáveis de ambiente

Todas as variáveis abaixo têm o prefixo JUMENTIX_SERVICE_MANAGEMENT_, exceto NODE_ENV.

O servidor falha fechado no boot quando o diretório configurado não existe: imprime Service Management config directory not found: <caminho> em stderr e sai com código 1. Servir valores padrão para um diretório inexistente seria violação de contrato, então ele se recusa a subir.

Portas por perfil PM2:

4.5 Controle de processos

rtk proxy bun run pm2:list

rtk proxy bun run pm2:logs

Para reiniciar apenas esta aplicação depois de editar o código-fonte:

pm2 restart jumentix-dev-service-management

5. Primeiro boot

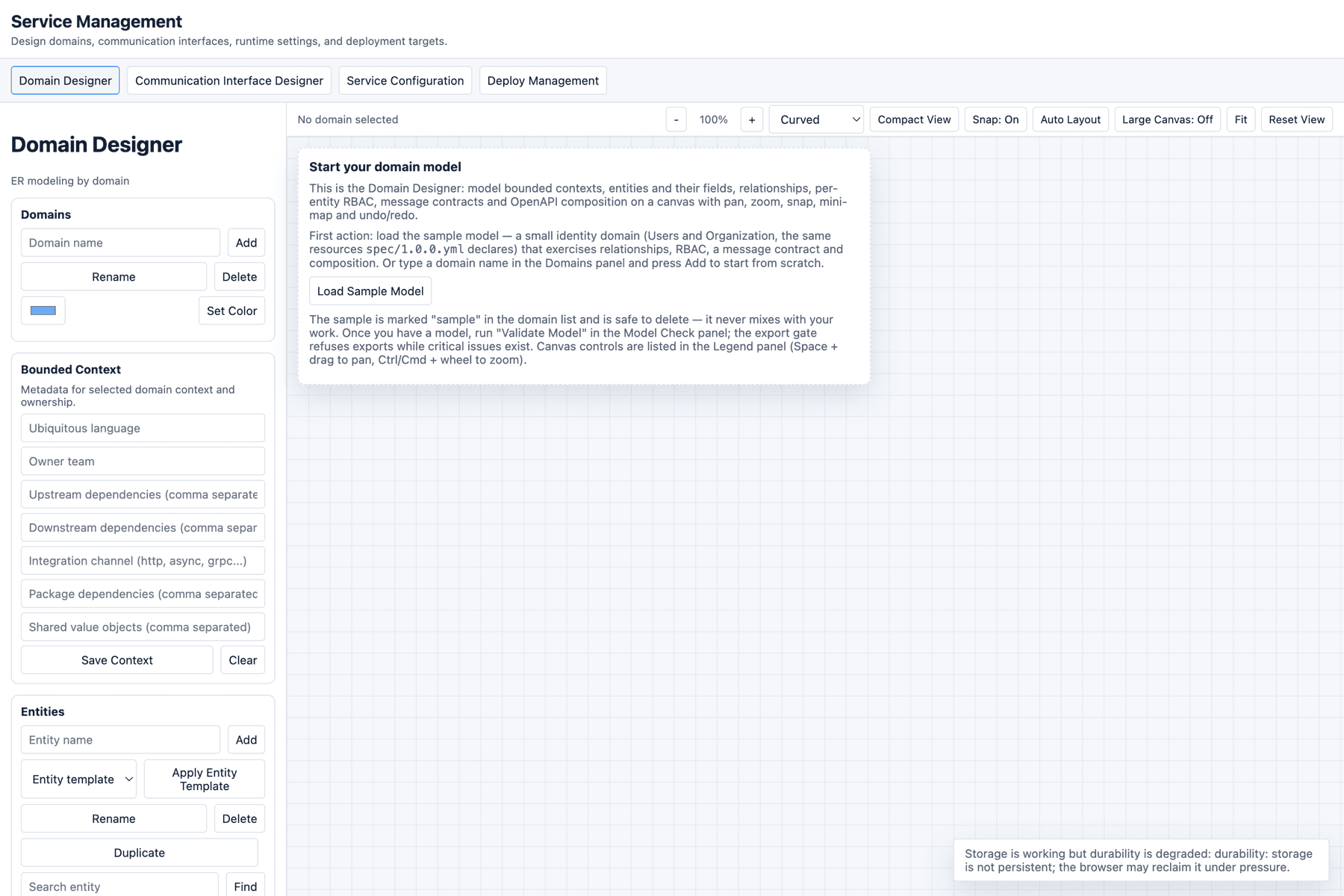

Em um perfil de navegador novo, o designer sobe com um modelo vazio. Cada aba mostra um estado vazio guiado que nomeia a primeira ação daquela aba — não existe template pré-carregado silenciosamente.

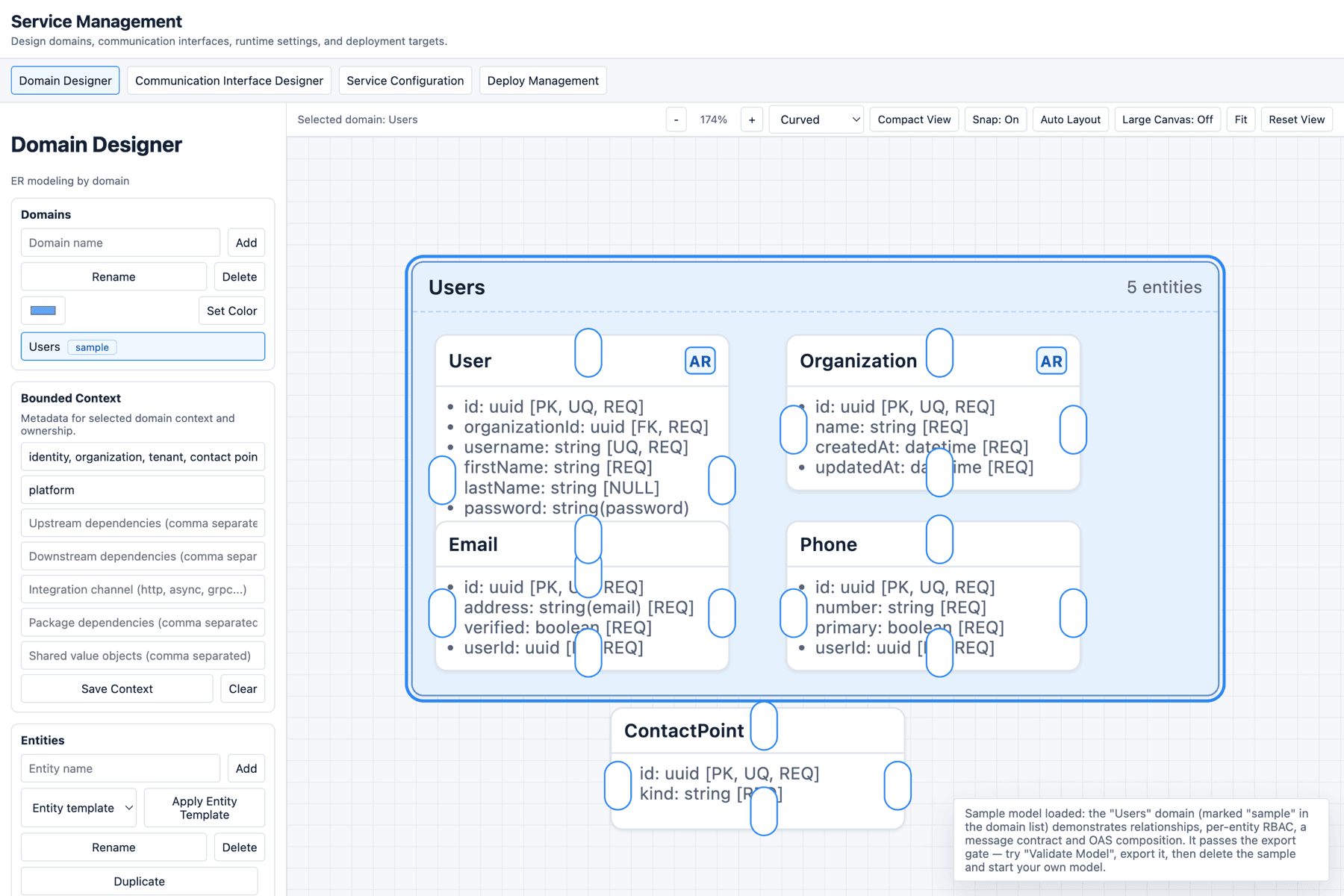

A primeira ação do Domain Designer é Load Sample Model (também disponível no painel Export). Um clique carrega um domínio de identidade realista — Users, Organization, Email, Phone e ContactPoint, os mesmos recursos que spec/1.0.0.yml declara — com relacionamentos, RBAC por entidade, um contrato de mensagem, invariantes e composição OpenAPI oneOf + discriminador.

O conteúdo de exemplo permanece distinguível do seu trabalho: todo id do exemplo carrega o prefixo sample- e domínios de exemplo mostram o selo sample na lista de domínios. Carregá-lo sobre um modelo existente pede confirmação, e o desfazer restaura o modelo anterior. Excluí-lo é uma exclusão de domínio comum.

Um primeiro ciclo completo:

1. Clique em Load Sample Model.
2. Clique em Validate Model e leia o painel Model Check.
3. Clique em Export OAS 3.1 — o navegador baixa domain-designer-oas-3.1.json.
4. Exclua o domínio de exemplo e modele o seu.

6. Domain Designer

6.1 Canvas e navegação

Atalhos de teclado. Todos se desativam enquanto o foco está em um input, textarea ou select:

Todo desfecho — sucesso, recusa e motivo — é anunciado na região de status abaixo da barra de abas, que também é uma live region para leitores de tela. Quando uma ação parece não fazer nada, leia essa linha primeiro.

6.2 Domínios e contexto delimitado

Crie, renomeie, exclua e colora domínios pelo painel Domains. Com um domínio selecionado, o painel Bounded Context captura os metadados estratégicos: linguagem ubíqua, time responsável, dependências upstream e downstream, canal de integração, dependências de pacotes e objetos de valor compartilhados. Clique em Save Context para persistir e em Clear para limpar.

Esses metadados acompanham as exportações JSON, Markdown e de pacote de domínio.

6.3 Entidades, campos e templates

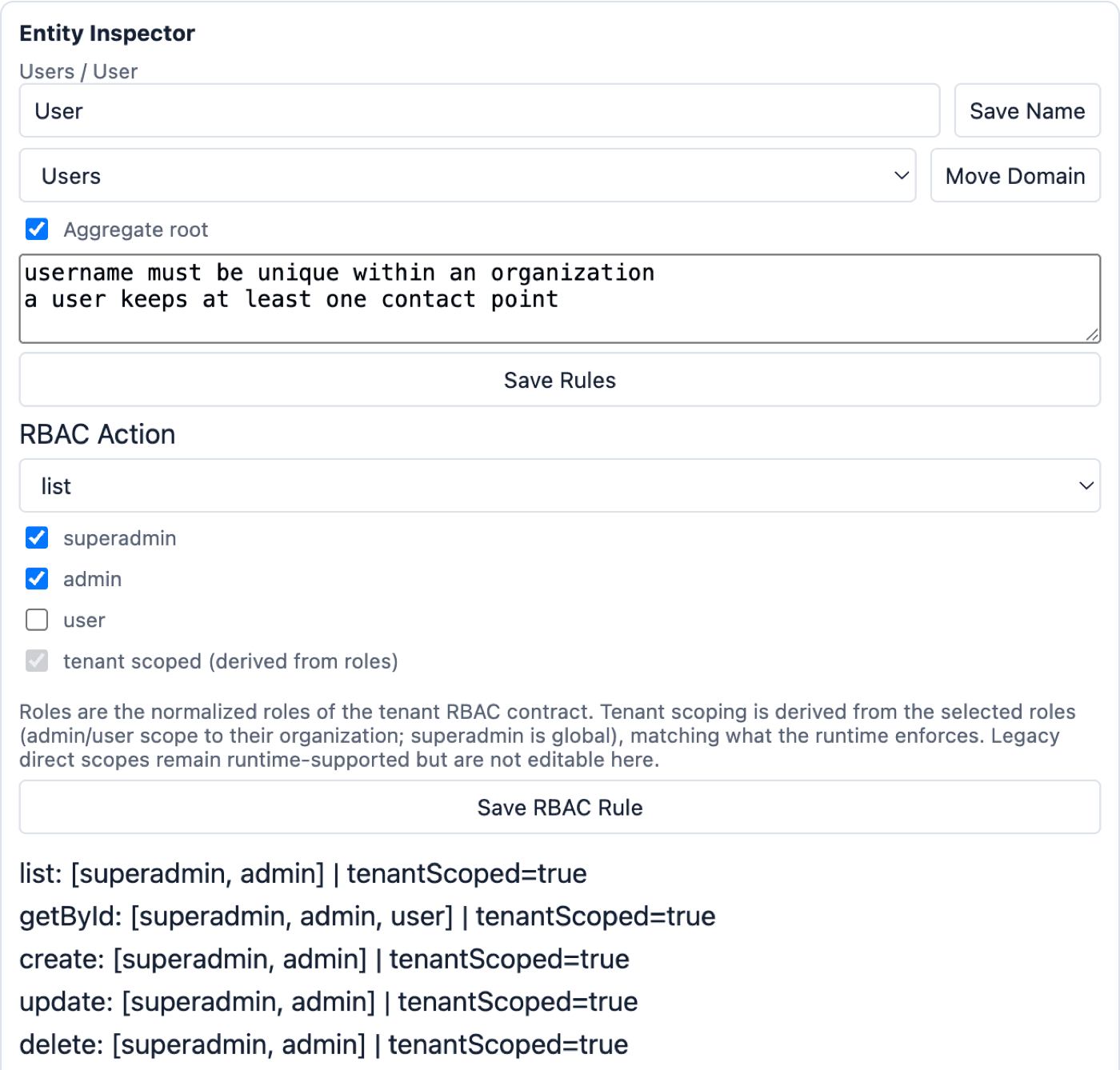

Com uma entidade selecionada, o Entity Inspector oferece Save Name, Move Domain, Duplicate, Delete e Save Rules para a flag de raiz de agregado e as invariantes (uma regra por linha). Raízes de agregado exibem o marcador AR no card.

Os campos carregam metadados alinhados ao OpenAPI:

Templates de campo adicionam um conjunto fixo de campos, ignorando nomes já ocupados:

Templates de entidade remodelam a entidade inteira: crudAggregate, eventSourced, referenceData e tenantOwned.

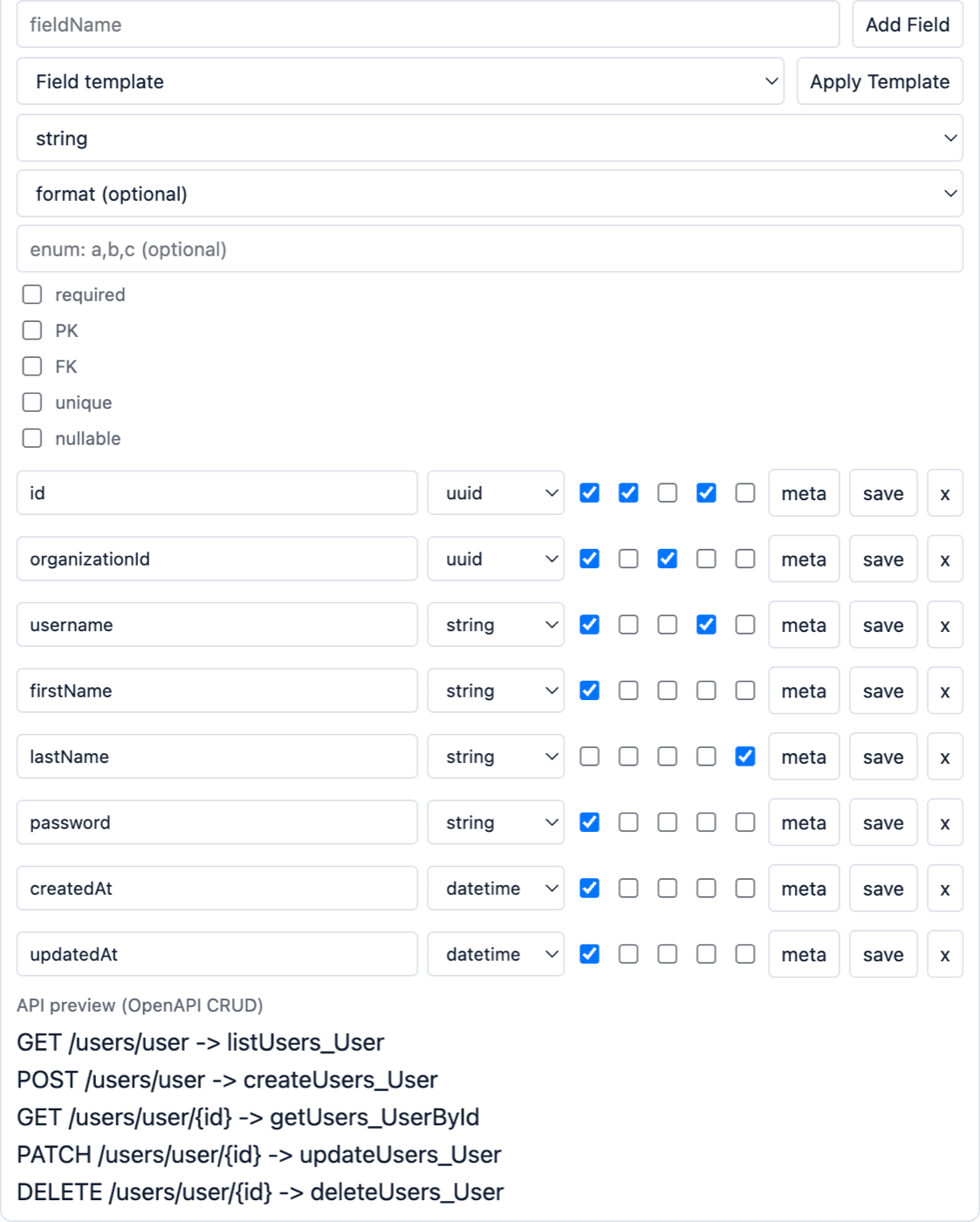

O inspector também renderiza um API preview (OpenAPI CRUD) — as cinco rotas que o exportador vai emitir para a entidade, para você ver o contrato antes de exportá-lo.

6.4 Relacionamentos

Três formas de criar um:

• selecione origem e destino no painel Relationship e clique em Connect;
• clique em Pick On Canvas e clique nas duas entidades;
• arraste de uma âncora de borda (top, right, bottom, left) até outra entidade.

Deixe auto FK marcado para gerar a chave estrangeira no lado de destino.

Com um relacionamento selecionado você ajusta cardinalidade (1 ou N por lado), deslocamento do rótulo (x, y, mais Reset Label Pos), curvatura do caminho (bendX, bendY), comportamento da âncora (auto ou center) e estilo de roteamento. Clique em Save Relationship para aplicar e Reverse para inverter o sentido.

Duas travas valem na criação: origem e destino precisam ser entidades diferentes, e não é possível duplicar um relacionamento entre o mesmo par.

6.5 RBAC, contratos de mensagem e composição OpenAPI

Para cada entidade e ação (list, getById, create, update, delete), marque superadmin, admin e user e clique em Save RBAC Rule. O escopo por tenant é derivado dos papéis, não definido à mão: admin e user ficam no escopo da própria organização e superadmin é global, que é o que o runtime aplica. Escopos diretos legados continuam funcionando, mas não são editáveis aqui.

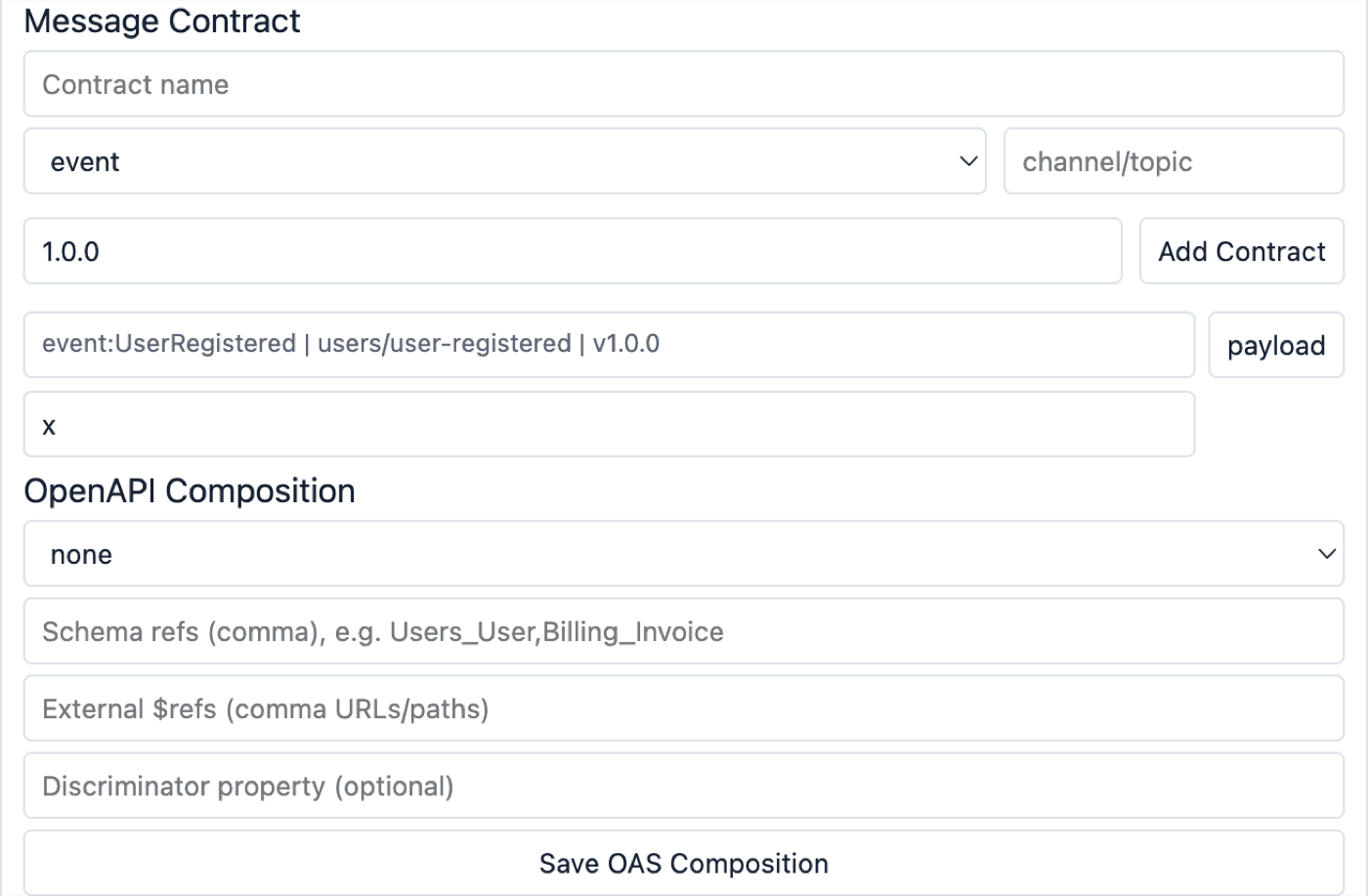

Declare contratos event, command, request e response por entidade com nome, canal ou tópico, versão e um schema JSON de payload. Add Contract registra um; o botão payload de um contrato listado edita o schema. JSON inválido é recusado com mensagem explícita.

Por entidade, escolha o modo de composição OpenAPI (oneOf, allOf, anyOf), liste schema refs, adicione $ref externos e defina a propriedade discriminadora, e então Save OAS Composition.

Onde isso aterrissa nos documentos exportados — e as garantias exatas de fidelidade de cada travessia — é assunto de Garantias de Paridade de Contrato.

6.6 Validação, gate de exportação e diff de schema

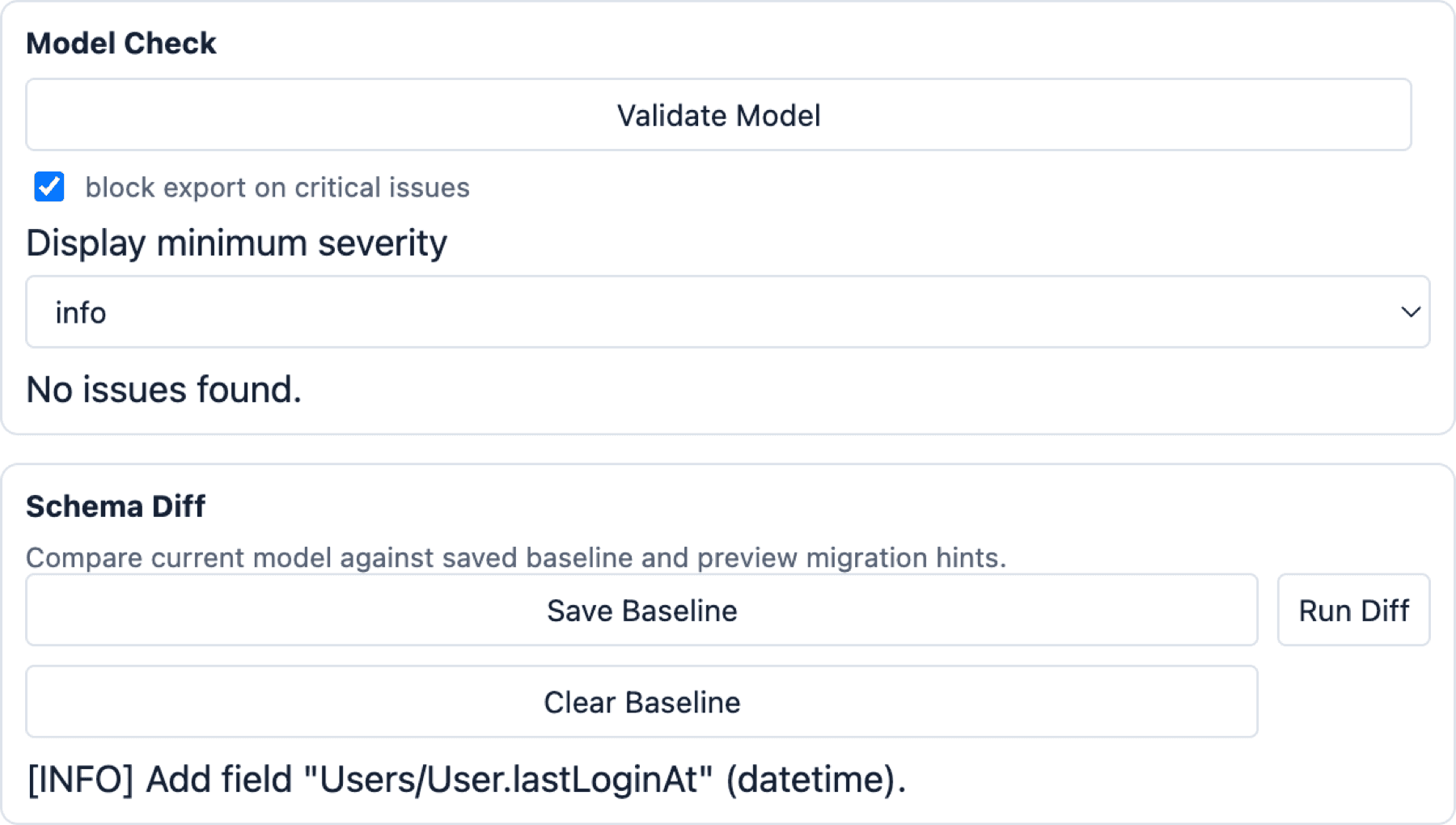

Validate Model roda as verificações do modelo. Cada problema tem severidade (error, warn, info) e aparece prefixado. O seletor de severidade mínima filtra a lista.

Marque block export on critical issues para transformar a validação em gate rígido. Todas as rotas de exportação chamam o gate antes e recusam enquanto houver qualquer problema de severidade error.

Para controle de mudança, Save Baseline tira um snapshot do schema atual e Run Diff compara o modelo com ele, reportando domínios, entidades, campos, relacionamentos e contratos criados e removidos, e sinalizando mudanças de tipo e de obrigatoriedade como dicas de migração. Clear Baseline remove o snapshot.

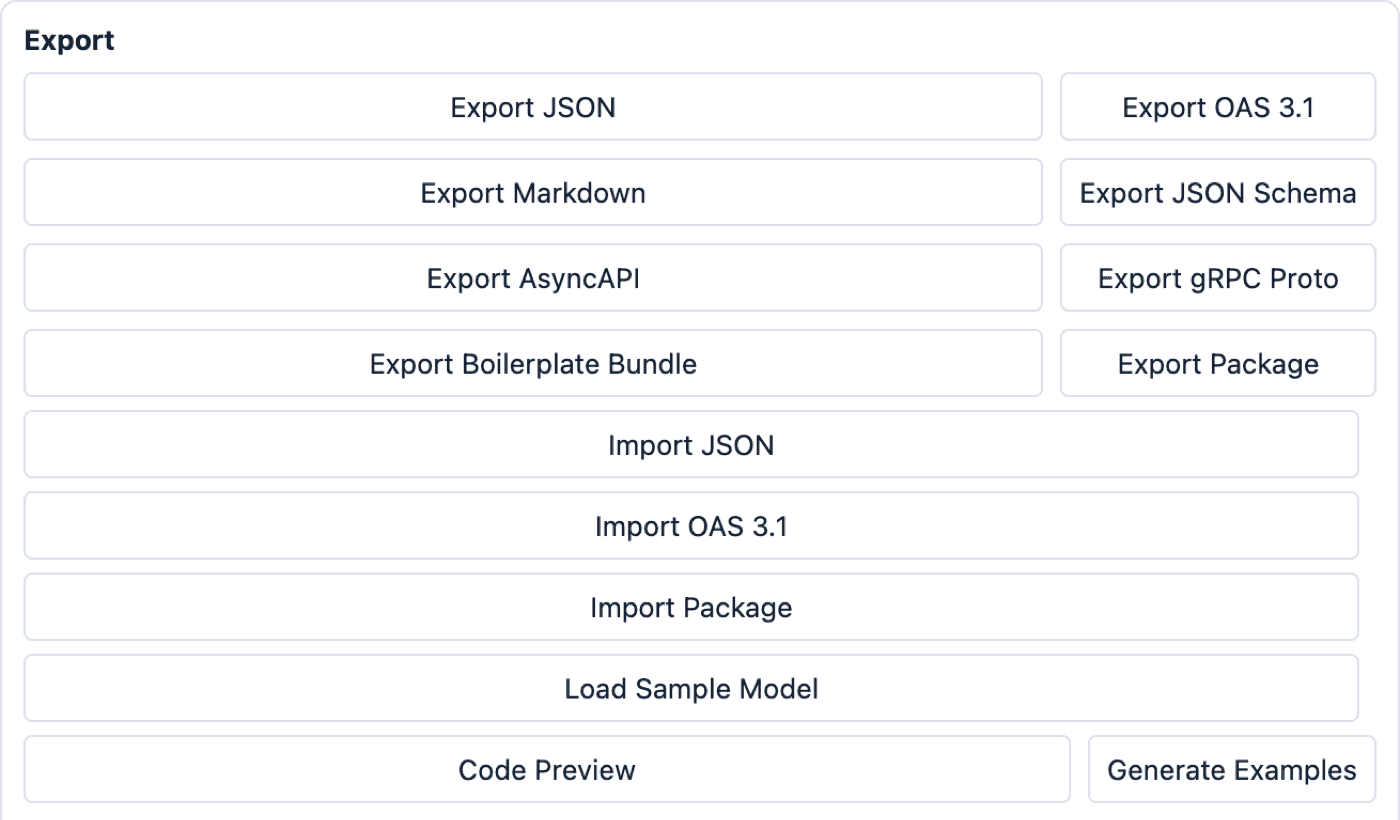

6.7 Geração, exportação e importação

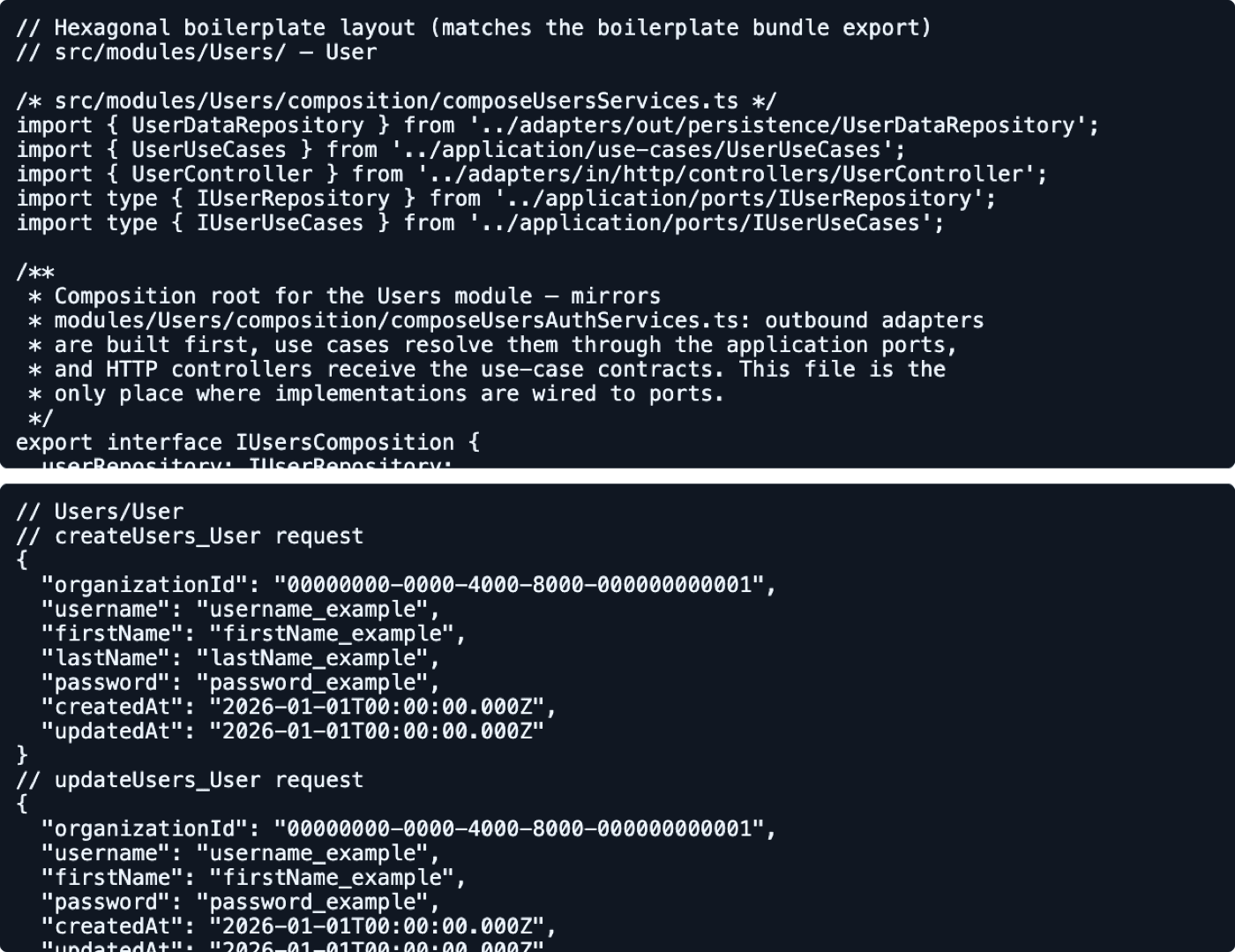

Code Preview renderiza esqueletos de modelo de domínio, porta de repositório, caso de uso, controller e handler. Generate Examples renderiza exemplos de payload de request e response. Selecione uma entidade para limitar a saída, ou deixe nada selecionado para gerar a partir de todo o canvas.

A exportação de pacote usa o domínio selecionado como fonte, então selecione um domínio antes. Os alvos de importação são Import JSON, Import OAS 3.1 e Import Package; cada motivo de falha mapeia para uma mensagem de status explícita.

Versionamento de pacote de domínio, grafos de dependência e política de conflito são assunto de Colaboração e Empacotamento.

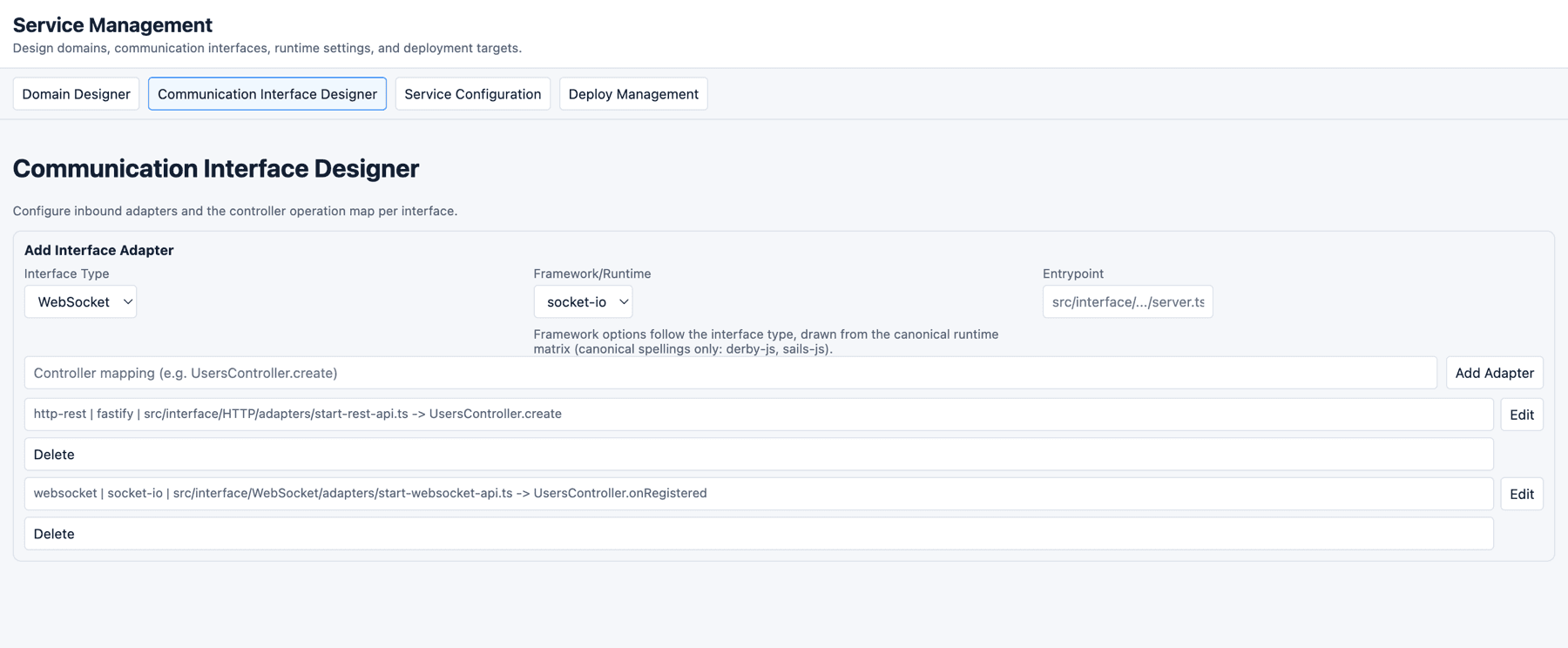

7. Communication Interface Designer

Registre os adaptadores de entrada que vão servir as operações modeladas.

O candidato é validado antes de tocar o estado, e a recusa se explica na região de status:

Duplicatas são detectadas e recusadas. Tipo e framework permanecem selecionados após uma inclusão bem-sucedida, então registrar vários adaptadores do mesmo tipo não exige escolhê-los de novo a cada vez.

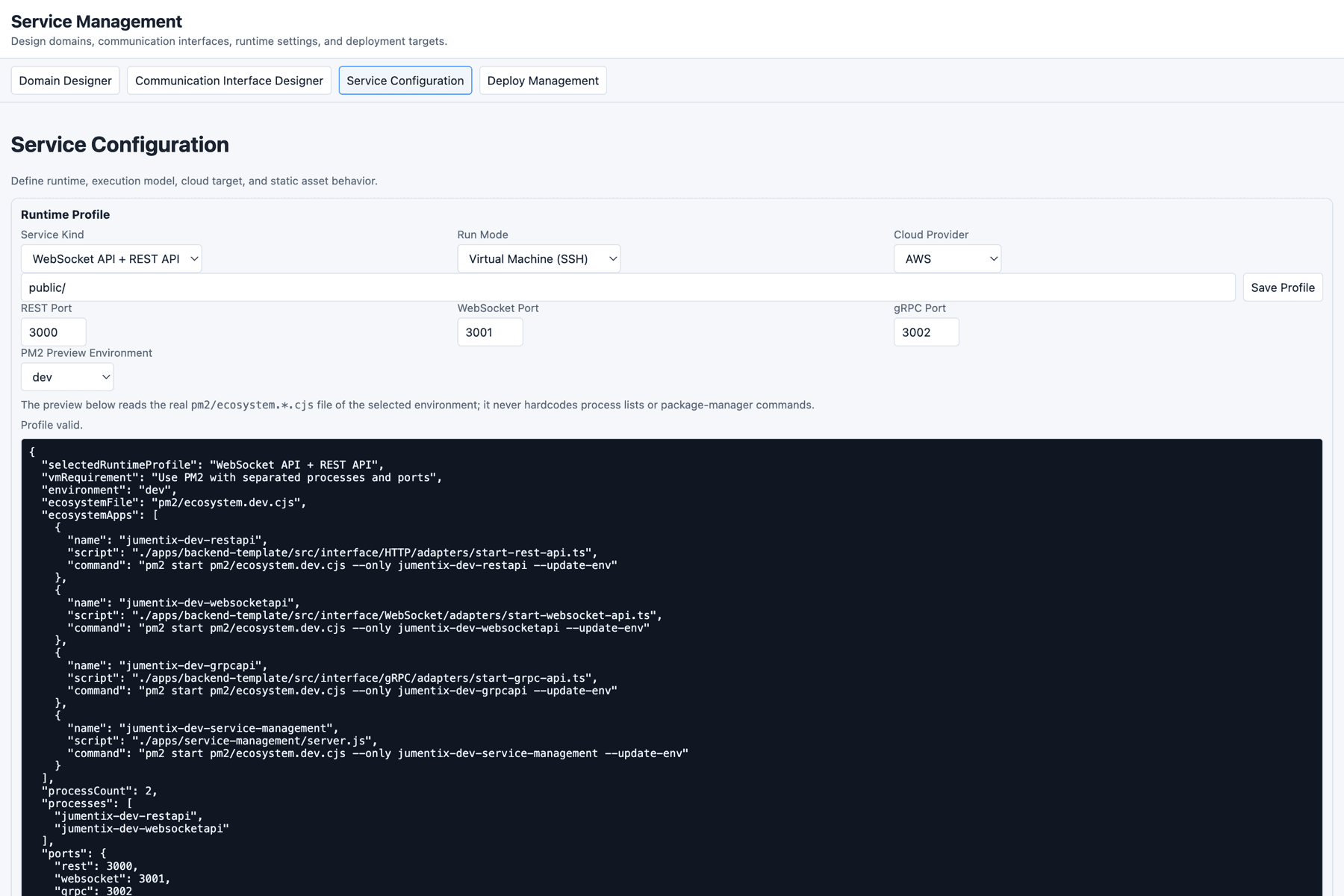

8. Service Configuration

8.1 Perfil de runtime

Save Profile valida antes de gravar: portas fora da faixa, portas colidindo entre os protocolos que o service kind escolhido realmente vincula, e combinações de run mode × provedor sem alvo de deploy na matriz do Requisito 059 são recusadas com o motivo na superfície de status.

8.2 Preview do ecossistema PM2

O preview lê os arquivos reais pm2/ecosystem.*.cjs por GET /api/runtime/pm2-ecosystem, então adicionar uma app a um arquivo de ecossistema muda o preview sem mudança de código, e nenhuma invocação de gerenciador de pacotes fica embutida em lugar nenhum. ci/test mapeiam para um arquivo que não existe no repositório; o endpoint reporta isso como um estado explícito exists: false, e não como erro nem como lista vazia silenciosa.

8.3 Variáveis de ambiente de runtime

O editor expõe as chaves de runtime em dois níveis. A lista de escrita é uma decisão de segurança, fixada pelo Requisito 126:

Cada chave editável é restrita a um enum canônico, então o editor não consegue gravar um valor que o backend recusaria no bootstrap.

Escolha o ambiente, clique em Load Environment, altere o que precisar e clique em Save Environment. O painel nomeia o arquivo exato que está editando.

Nomes de ambiente mapeiam para arquivos:

Qualquer outro valor é recusado com HTTP 400 nomeando o conjunto aceito.

8.4 Usando as APIs diretamente

curl "http://127.0.0.1:3200/api/runtime/env?environment=dev"

curl "http://127.0.0.1:3200/api/runtime/pm2-ecosystem?environment=dev"

curl -X POST http://127.0.0.1:3200/api/runtime/env \
  -H 'content-type: application/json' \
  -d '{"environment":"dev","values":{"JUMENTIX_HTTP_FRAMEWORK":"fastify"}}'

Quando JUMENTIX_SERVICE_MANAGEMENT_AUTH_TOKEN está definida, o POST exige Authorization: Bearer <token> e responde 401 sem ele. As leituras não são protegidas pelo token.

Os envelopes de falha são distintos de propósito: corpo malformado ou valor recusado é HTTP 400 com error e details; ambiente não suportado é HTTP 400 nomeando os valores aceitos; falha de sistema de arquivos é HTTP 500 com error, code, path e details. Um arquivo de ecossistema quebrado reporta separadamente como PM2 ecosystem file operation failed.

Toda mutação é registrada no servidor com timestamp, ambiente e nomes das chaves alteradas.

A semântica dos arquivos de ambiente, os conjuntos de enum e os caminhos fixos são assunto de Contratos de Ambiente de Runtime.

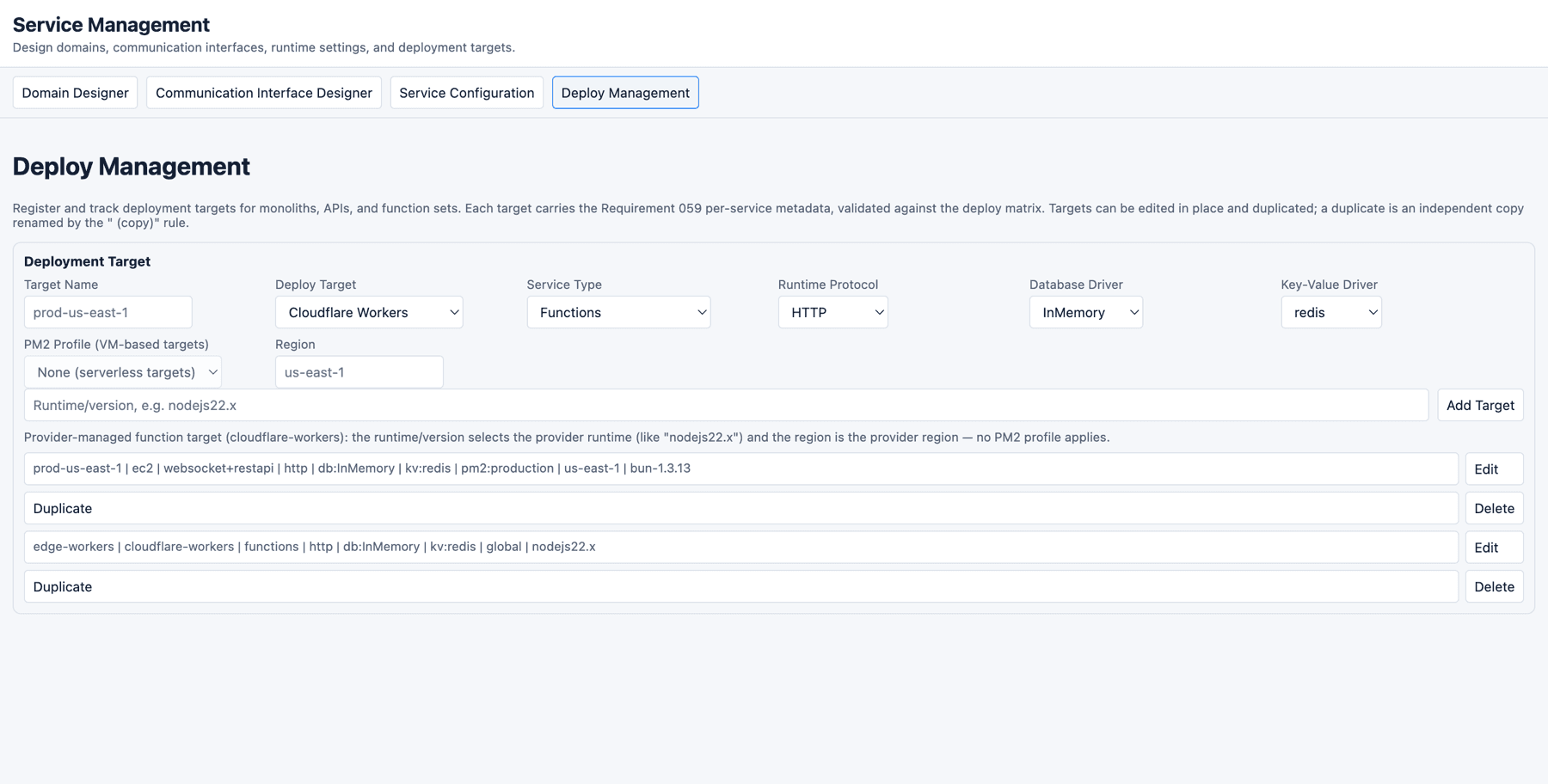

9. Deploy Management

Registre alvos de deploy com nome, tipo de alvo, tipo de serviço, região e versão de runtime. Alvos gerenciados por PM2 também recebem um perfil PM2.

O formulário valida contra a matriz de deploy do Requisito 059 e explica cada recusa:

O campo runtime/versão espera nome mais versão, como nodejs22.x — um nome de runtime sozinho é recusado. Alvos podem ser editados no lugar e duplicados; Cancel abandona uma edição sem aplicá-la.

A matriz, o contrato de metadados e as regras de ciclo de vida são assunto de Console de Operações.

10. Onde seu trabalho é guardado

O Cana (IndexedDB) é o único store do designer. Não há fallback para localStorage nem chave de driver: nenhuma variável de ambiente e nenhum parâmetro de URL roteia o designer para outro store. Um host que não consegue resolver o bundle do Cana recebe um store cujas operações reportam unavailable — um estado terminal explícito que o boot expõe, nunca um fallback silencioso.

Três consequências que vale conhecer antes de confiar nisso:

• Durabilidade é reportada, não presumida. Quando o navegador não concedeu armazenamento persistente, a região de status avisa: o armazenamento funciona, mas o navegador pode recuperá-lo sob pressão.
• Edições em várias abas convergem. Uma segunda aba do mesmo navegador vê suas mudanças pelo fluxo de eventos comitados; aplicações remotas não entram no desfazer e nunca importam seleção.
• Limpar os dados do site apaga o modelo. A ação “Reset app shell” do PWA toca apenas os caches service-management-shell@* e nunca os dados do designer — mas o “limpar dados do site” do navegador remove os dois.

Exporte um modelo JSON antes de qualquer mudança arriscada: esse arquivo é o único backup portátil.

Estados de armazenamento, a migração unidirecional e a matriz offline são assunto de Adoção do Cana, Migração e Comportamento Offline. Os fluxos de instalação, atualização e recuperação são assunto de Design System e Shell PWA.

11. Do modelo ao serviço em execução

1. Modele os domínios e entidades.
2. Rode Validate Model e resolva todos os erros.
3. Exporte OpenAPI 3.1 e, para serviços orientados a eventos, AsyncAPI e o proto.
4. Compare a saída com as especificações canônicas em spec/.
5. Implemente os casos de uso e adaptadores em apps/backend-template/.
6. Defina as chaves de runtime em Service Configuration.
7. Suba o perfil PM2 correspondente e rode os gates de entrega.
8. Salve um baseline de schema antes da próxima rodada de modelagem, para que o diff seguinte produza dicas de migração.

12. Solução de problemas

A página carrega mas todos os painéis ficam inertes

Faltam os bundles vendorizados. Rode bun run service-management:vendor e recarregue. Os pontos de entrada de desenvolvimento fazem isso por você; subir o server.js diretamente, não. Nesse estado o console do navegador mostra 404 repetidos para /vendor/....

O servidor sai imediatamente

Ele falha fechado quando o diretório de configuração não existe, imprimindo Service Management config directory not found: <caminho>. Execute a partir da raiz do repositório, ou aponte JUMENTIX_SERVICE_MANAGEMENT_CONFIG_DIR para um diretório existente.

Porta já em uso

lsof -ti tcp:3200 | xargs kill

JUMENTIX_SERVICE_MANAGEMENT_PORT=3300 bun apps/service-management/server.js

Mudar a porta muda a origem no navegador, e o IndexedDB tem escopo por origem — um modelo salvo em 127.0.0.1:3200 não aparece na porta 3300.

Um arquivo novo retorna 404

O manifesto estático é montado uma vez, no boot, de propósito: servir a partir de uma lista pré-construída limita a superfície servível. Em desenvolvimento o manifesto é refeito em uma falha de busca; em qualquer outro modo, não. Defina JUMENTIX_SERVICE_MANAGEMENT_STATIC_MANIFEST_REFRESH=on-miss para optar por isso, ou reinicie o processo.

Uma ação parece não fazer nada

Leia a região de status abaixo da barra de abas. Os formulários de adaptador, perfil de serviço e alvo de deploy validam antes de tocar o estado e explicam cada recusa ali.

Uma exportação não faz nada

O gate de qualidade da exportação está ligado. Desmarque block export on critical issues, ou rode Validate Model e resolva todas as entradas ERROR.

Delete, as setas ou Espaço + arrastar não funcionam

Os handlers de teclado se desativam enquanto o foco está em um input, textarea ou select. Clique numa área vazia do canvas antes.

Load Environment ou Save Environment falha

Verifique o envelope da resposta. Um 400 nomeia um ambiente não suportado ou um valor recusado; um 500 traz code e path da falha de sistema de arquivos. Um 401 significa que JUMENTIX_SERVICE_MANAGEMENT_AUTH_TOKEN está definida e a requisição não trouxe o bearer token correspondente.

Uma chave de runtime salva não faz efeito

Arquivos de ambiente são lidos na inicialização do processo. Reinicie o processo PM2 afetado:

pm2 restart jumentix-dev-restapi

O modelo desapareceu

O IndexedDB tem escopo por origem e é removido por “limpar dados do site”. Restaure com Import JSON a partir de um backup exportado. Se a região de status reportou durabilidade degradada, o navegador pode ter recuperado o armazenamento.

13. Verifique sua instalação

rtk proxy bun run test:integration:service-management

A suíte cobre o servidor estático e o manifesto, a API de runtime env e seu contrato, o endpoint de ecossistema PM2, o primeiro boot, o boot da SPA, a migração do Cana, o sync entre abas, a matriz de persistência offline, o shell PWA, os adaptadores de interface, o ciclo de vida dos alvos de deploy e o sync de catálogo.
